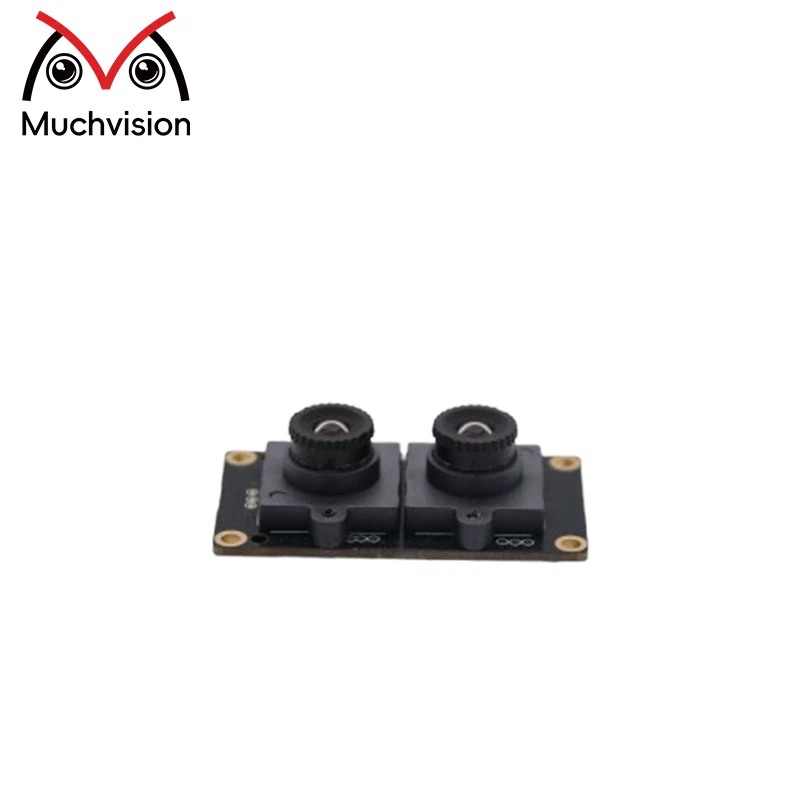

OS02C10 CMOS Μονάδα κάμερας 1080p Full HD Rolling Shutter

OS02C10 CMOS Μονάδα κάμερας 1080p Full HD Rolling Shutter

Αριθμός μονάδας: XLS22110-V1.0
Αισθητήρας: OS02C10
Ψήφισμα: 1920x1080
Διάσταση: (προσαρμόσιμο)

Μέγεθος εικονοστοιχείων: 2,9 μm × 2,9 μm
Περιοχή συστοιχίας εικόνων: 5614.4 μm × 3178.4 μm
Μέγεθος φακού: 1/2.8 "
Lens Chief Ray Angle (CRA): βλ. Εικόνα 10-3
Αποστολή ερώτησής
Περιγραφή
Τεχνικές παράμετροι

Αριθμός μονάδας

XLS22110-V1.0

Αισθητήρας

OS02C10

Ψήφισμα

1920x1080

Διάσταση

(προσαρμόσιμο)

Φακός fov

85 βαθμοί (προαιρετικά)

Τύπος εστίασης

FF

Διασυνδέομαι

USB2.0

Χαρακτηριστικό

HDR, κύλινδρο κλείστρο



Περιγραφή προϊόντων



Ο αισθητήρας OS02C10 παραδίδει βίντεο Full HD HD HDR 1080p για κινητές και καταναλωτικές κάμερες. Το κύλινδρο κλείστρου υποστηρίζει HDR με ενιαία, διπλή και τριπλή έκθεση, καταγράφοντας λεπτομερείς εικόνες σε φωτεινό ή χαμηλό - φως.

Οι εξόδους περιλαμβάνουν συνδυασμένες ακατέργαστες και συμπιεσμένες RAW 16-bit για υψηλή ποιότητα εικόνας. Ο αισθητήρας καταναλώνει 250 MW ενεργά, κατάλληλο για φορητές συσκευές.

Διαθέτει 4 - λωρίδα MIPI CSI-2 και LVDs και SCCB Control, απλοποιώντας την ολοκλήρωση. Η ευαισθησία του 32.000 E/Lux-Sec εξασφαλίζει έντονες, ζωντανές εικόνες για τη φωτογραφία και το βίντεο.



Ανταύγειες



1080p βίντεο HDR με κυλιόμενο κλείστρο

Δυναμική περιοχή πάνω από 120db

Υποστηρίζει πολλαπλές λειτουργίες HDR έκθεσης

Οι εξόδους MIPI CSI-2 και LVD



Δομή διάγραμμα



Camera module structure





παράμετρος



Είδος

Προσδιορισμός

Ενεργό μέγεθος πίνακα

1920 × 1080

Μορφές εξόδου

- ενιαία έκθεση HDR: 16-bit
- Συνδυασμένη ακατέργαστη: συμπιεσμένος 12-bit (PWL)
- διπλή έκθεση HDR: 16-bit συνδυασμένη ακατέργαστη + 12- bit vs RAW, 12-bit (PWL) συμπιεσμένο
- 3- Έκθεση HDR: 12-bit long + 12- bit μέσο + 12- bit

Μέγεθος εικονοστοιχείων

2.9 µm × 2.9 µm

Περιοχή πίνακα εικόνων

5614.4 µm × 3178.4 µm

Μέγεθος φακού

1/2.8"

Διευθυντής φακού Ray Angle (CRA)

Δείτε το σχήμα 10-3

Τύπος κλείστρου

Κύλινδρος

Λειτουργία σάρωσης

Προοδευτικός

Μέγιστο ποσοστό καρέ

- 40 × 3 fps @ 1080p σε 10-bit
- 30 × 3 fps @ 1080p σε 12-bit

Μέγιστο SNR

40,8 dB

Δυναμικό εύρος

>120 dB (DCG + VS κλιμακωτό HDR και 3-έκθεση κλιμακωτό HDR)

Ευαισθησία

32.000 e⁻/lux - SEC (Green Pixel Response @ 530 Nm Illumination)

Συχνότητα ρολογιού εισόδου

6 ~ 36 MHz

Τροφοδοσία

- αναλογικό: 2.8V
- Ψηφιακή: 1.1V
- I/O: 1.8V

Κατανάλωση ενέργειας

250 MW (ενεργό)

Διεπαφές εξόδου

Έως 4 λωρίδες MIPI CSI-2 ή LVD

Ταχύτητα SCCB

Έως 1 MHz

Διαστάσεις συσκευασίας

8903 µm × 7100 µm
