8MP MIPI 4K IMX415 Μονάδα κάμερας Κύριες παραμέτρους
|
Αριθμός μονάδας |
CK-81858-V1.0 |
Αισθητήρας |
IMX415 |
|
Ψήφισμα |
4K 8MP |
Διάσταση |
Προσαρμόσιμος |
|
Φακός fov |
Προαιρετικός |
Τύπος εστίασης |
Σταθερή εστίαση |
|
Διασυνδέομαι |
Mipi |
Χαρακτηριστικό |
4K UHD |
Περιγραφή προϊόντων
Η μονάδα κάμερας IMX415 διαθέτει αΥψηλή - απόδοση 8MP Sony CMOS Sensorικανό να καταγράψει4k βίντεο UHD στα 30fps. Παραδίδει3840 × 2160 pixel ανάλυσηγια απότομη και λεπτομερή απεικόνιση.
Τουσυμπαγής σχεδιασμόςΕπιτρέπει την εύκολη ενσωμάτωση στο χώρο - περιορισμένες εφαρμογές. ΟΔιεπαφή MIPIΠαρέχει γρήγορη και αξιόπιστη μεταφορά δεδομένων σε συμβατούς επεξεργαστές κεντρικών υπολογιστών, καθιστώντας την κατάλληλη για κινητές συσκευές, ενσωματωμένα συστήματα και βιομηχανικές πλατφόρμες.
Σημειώσεις/πλεονεκτήματα προϊόντων
Ανάλυση 8MP με βίντεο 4K UHD στα 30fps
Υψηλή - ανάλυση 3840 × 2160 απεικόνιση για ακριβή σύλληψη
Συμπαγής και ολοκληρωμένος σχεδιασμός για το διάστημα - περιορισμένες συσκευές
Διεπαφή MIPI για γρήγορη και αξιόπιστη μεταφορά δεδομένων
Δομή προϊόντων
Προσδιορισμός
Εισαγωγή προϊόντος
◆ CMOS Active Pixel Type Type
◆ Χτισμένο - στο κύκλωμα ρύθμισης χρονισμού, H/ οδηγό και σειριακό κύκλωμα επικοινωνίας
◆ Συχνότητα εισόδου: 24 MHz 1 27 MHz 137.125 MH 2 172 MHz/ 74.25 MHz
◆ Αριθμός συνιστώμενων εικονοστοιχείων εγγραφής: 3840 (H) x 2160 (V) Περίπου . 8.29 m pixel
◆ Λειτουργία ανάγνωσης
Όλα - pixel scan mode
Οριζόντια / κατακόρυφη λειτουργία binning 2/2 γραμμής
Λειτουργία καλλιέργειας παραθύρων
Οριζόντια / κατακόρυφη κατεύθυνση. Κανονική / ανεστραμμένη λειτουργία ανάγνωσης
◆ Ποσοστό ανάγνωσης
Μέγιστος ρυθμός καρέ σε
Όλα - pixel scan mode: 12 bit: 60.3 πλαίσιο/s, 10 bit: 90.9 πλαίσιο/s
◆ Λειτουργία υψηλής δυναμικής εμβέλειας (HDR)
Πολλαπλή έκθεση HDR
Ψηφιακή επικάλυψη HDR
◆ Λειτουργία αισθητήρων συγχρονισμού
◆ Μεταβλητή - λειτουργία κλείστρου ταχύτητας (μονάδες ανάλυσης 1H)
◆ Λειτουργία CDS/PGA
0 dB έως 30 dB: αναλογικό κέρδος 30 dB (βήμα βήμα 0.3 dB)
30,3 dB έως 72 dB: αναλογικό κέρδος 30 dB + ψηφιακό κέρδος 0,3 dB έως 42 dB (βήμα βήμα 0,3 dB)
◆ Υποστηρίζει l/o
Έξοδος σειριακών δεδομένων CS1-2 (2 λωρίδων 14 λωρίδων), RAW10 /RAW12
◆ Συνιστώμενη απόσταση μαθητών εξόδου: 30 mm έως - ατελείωτη
2. Καθορισμός και χαρακτηριστικά.
Συνολικό ύψος: 22,9 ± 0,2mm
Μέγεθος PCB: 22*22 ± 0,2mm
Μέγεθος εικόνας: 3840*2160
Φίλτρο IR: 650
Παράμετροι τσιπ.
◆ Αισθητήρας εικόνας CMOS
◆ Μέγεθος lmage
Διαγώνια 6,4 mm (τύπος 1/2,8) περίπου pixels, όλα τα εικονοστοιχεία
◆ Συνολικός αριθμός εικονοστοιχείων
3864 (H) x 2228 (V) Περίπου . 8.60 m pixels
◆ Αριθμός αποτελεσματικών εικονοστοιχείων
3864 (H) x 2192 (V) περίπου Pixels
◆ Αριθμός ενεργών εικονοστοιχείων
3864 (H) x 2176 (V) Περίπου . 8.40 m pixels
◆ Αριθμός συνιστώσεων εικονοστοιχείων εγγραφής
3840 (h) x2160 (v) περίπου pixels . 8.29 m
◆ Μέγεθος κυψέλης μονάδας
1,45 um (Η) x 1,45 um (v)
◆ Οπτικό μαύρο
Οριζόντια (Η) κατεύθυνση: μπροστά 0 εικονοστοιχεία, πίσω 0 εικονοστοιχεία
Κατακόρυφη (v) κατεύθυνση: μπροστά 36 εικονοστοιχεία, πίσω 0 εικονοστοιχεία
◆ ανδρείκελο
Οριζόντια (Η) κατεύθυνση: μπροστά 0 εικονοστοιχεία, πίσω 0 εικονοστοιχεία
Κατακόρυφη (v) κατεύθυνση: μπροστά 1 εικονοστοιχεία, πίσω 1 εικονοστοιχεία
◆ Υλικό υποστρώματος
Πυρίτιο

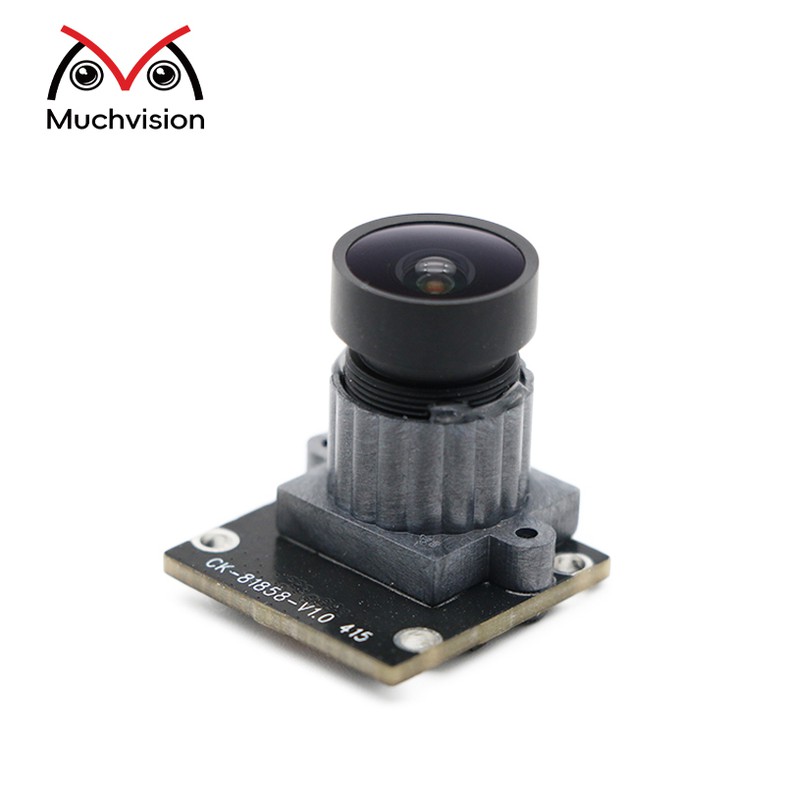

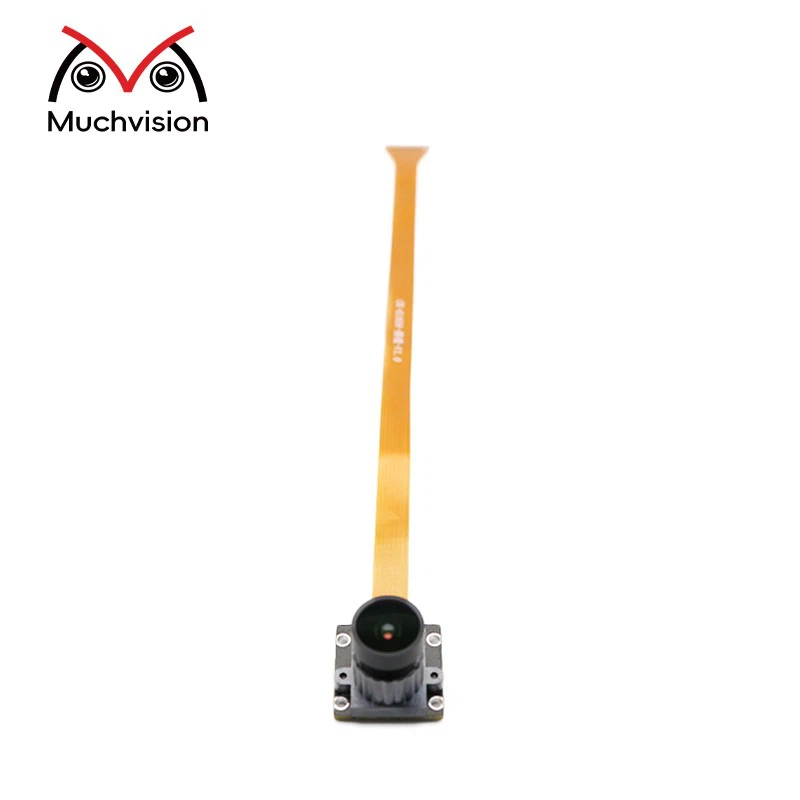

Εικόνα προϊόντος
Περιοχές εφαρμογής των μονάδων κάμερας
1. Επιθεώρηση όρασης μηχανής: Η παγκόσμια μονάδα κάμερας έκθεσης είναι κατάλληλη για επιθεώρηση όρασης μηχανής, καταγράφοντας ταχέως κινούμενα αντικείμενα χωρίς αντικείμενα κίνησης
2. Βιομηχανικές ενότητες κάμερας: Για τις βιομηχανικές ενότητες κάμερας, παρέχοντας υψηλό ορισμό και ευρεία δυναμική περιοχή για προσαρμογή σε διαφορετικές συνθήκες φωτισμού
3. ΚΑΜΗΛΗ ΑΣΦΑΛΕΙΑΣ ΑΣΦΑΛΕΙΑΣ: Χρησιμοποιείται για παρακολούθηση ασφαλείας, παρέχοντας υψηλές εικόνες - ανάλυση που διατηρούν σαφήνεια ακόμη και σε χαμηλά - ελαφριά περιβάλλοντα
